2013/04/26

ZyXEL NWA-3560-N 不專業開箱

早上一到公司桌上就莫名其妙的多了一個盒子
看起來像是一個無線基地台
隔壁同事說一早來清潔阿姨就說你們東西要丟,請留紙盒就好,裡面的垃圾請自己丟掉

我們就來看看裡面有什麼垃圾沒清乾淨

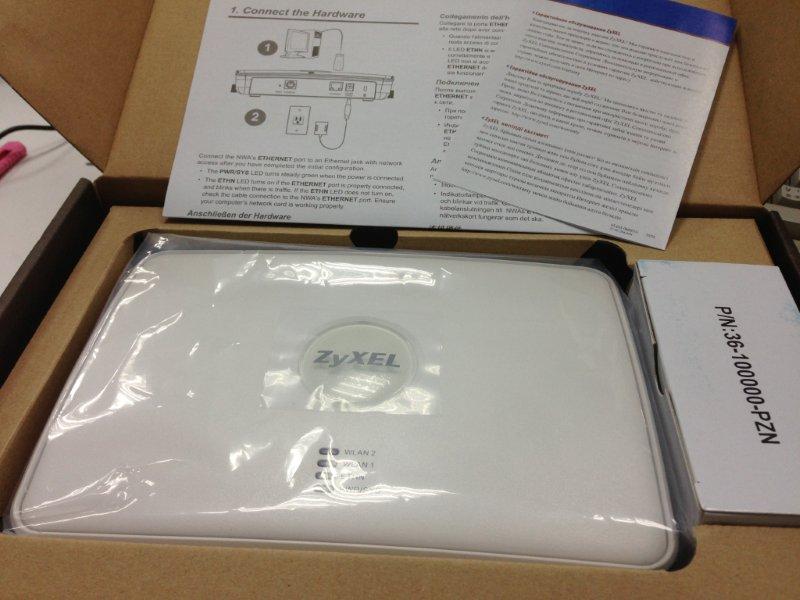

打開後一看到一個白白的~像是保鮮盒的東西 上面有LED燈



全部攤開 有
ZxXEL NWA-3560n 主體
網路線  、 Console線 、 壁掛的螺絲及壁虎、變壓器(12V 1.5A)
四根天線 2.4GHz 、 5GHz 共用




變壓器是全電壓的,依出貨國家不同插座部分料件就有不同,與主機部分接腳就和其他無線基地台一樣的大小。



ZyXEL NWA-3560-N  主機是雙頻規格  支援 2.4 Ghz 、 5 GHz 給了四根天線



正面一看就知道
WLAN2  第二組 無線網路 狀態
WLAN1 第二組 無線網路 狀態
ETHN 乙太網路狀態
PWR/SYS 電源及系統狀態



背面一看 也不用說明了 上面很清楚(廢話)



左右兩邊一邊是WLAN1 另一邊是WLAN2 各有兩個天線 應該就是 一個發 一個收


雖然是 MIC的 但也沒辦法 現在要找的不是MIC的越來越少了
背面的說明真是佛心了~~
老人家我 常常要挖出舊基地台 要連上去總是要上網查資料才能使用
這樣子 連使用手冊都可以不用翻了



合體照片~~~


外觀介紹完
來講重點與NWA-3560-N 使用心得

1. 這台機器有兩個頻道 可以都是 5GHz 或是 2.4GHz 或是混合
2. 無限部分 有分AP Management、 Radio、 SSID
    AP Management   只有兩個頻道可以選擇Radio設定檔 一個頻道 一個Radio 設定檔

    Radio           可以  頻道設定 2.4GHz 1~11   、 5G 室內36/40/44/48 及戶外149/153/157/161/165
                        802.11 模式  2.4GHz   b/g/n  、5GHz  a/n
                        2.4G 頻寬 20MB    、5GHz  Auto / 20MB
                        每一個Radio 可以包 8個 SSID設定  所以最大支援 16個SSID

    SSID           這裡就是設定加密的條件與SSID 名稱 VLAN 也是在這設定

3. 因為一個設定檔案 只能一個Radio 設定
    就演變成 同一個Radio 內包了3個 SSID 也會都擠在同一個頻道
    也就是 不管你有多少 SSID 最多就 兩個頻道在你的AP上面跑

4. 如果你要走40MB 頻寬就要使用5GHz + 802.11n + WPA2 AES 加密
